以下是:淮北【本地】台区识别仪_高压开关特性测试仪自主研发的图文介绍

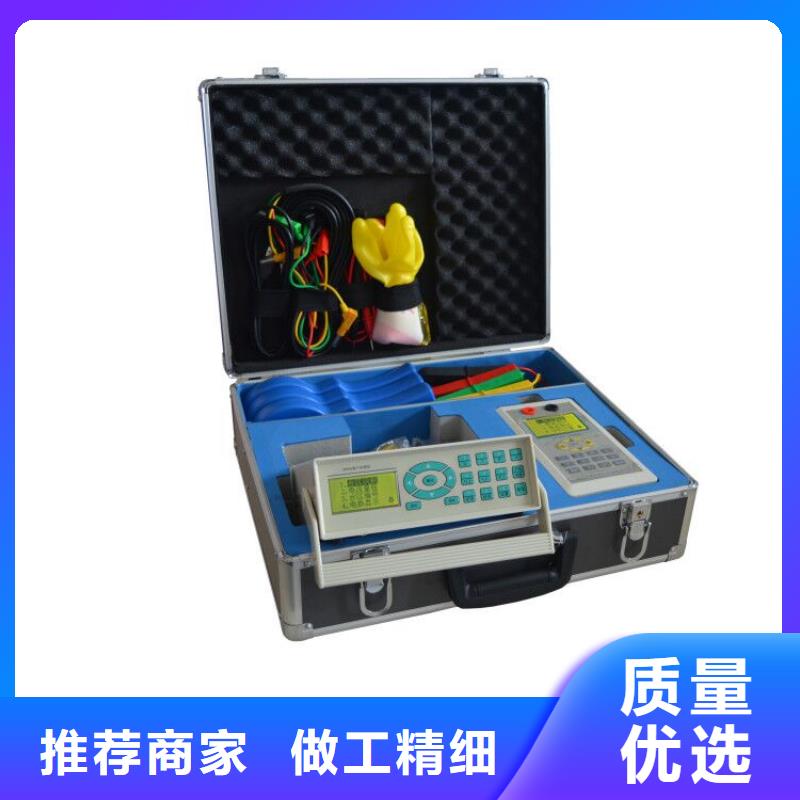

淮北台区识别仪开机进入主界面（如上图），项为台区识别，按1键或按上下键把光标移到到项再按确定，进入台区识别界面。（按键时手指不要松开，等界面有反应后在离开）。 台区识别：用于设置载波开、关及显示检测到的电流信号；电流量程：用于设置电流量程及测试方法；台区编号：设置所在台区的编号及分机数量；电参显示：显示被测点的电压电流；极性判别：用于检查现场接线正确与否；(电流检测要求电压和电流必须一一对应）信号测试：信号测试；硬件测试：硬件测试。4. 3 台区识别载波发送：表示当前电力载波通讯的状态。按“开始/结束”键可切换载波发送状态。“OK”表示发送电力载波信号；“NO”表示停止发送电力载波信号；图7电流次数：用来显示收到的有效电流脉冲组次数；相别：用来显示一次收到的有效电流脉冲信号所属的相别信息。按返回键进入主界面。4.4 电流检测图8 主机量程选择按上下键用来选择电流检测类型和钳表量程相电流5A：是指接收电流脉冲采用3只5A钳型电流互感器，分别接在电流互感器的二次侧的A、B、C相。每只钳型电流互感器所卡相别应与电压的相别对应；相电流500A：是指接收电流脉冲采用3只500A钳型电流互感器，分别接在变压器出线的A、B、C相。每只钳型电流互感器所卡相别应与电压的相别对应；零序电流：是指通过500A钳形电流互感器连接到低压台区变压器的低压侧各分支零线，进行分支测量。在不方便接线到变压器零线出线情况下，也可采用5A钳表，将钳形互感器卡在CT二次侧零序电流线上。选择完电流检测类型和量程后，按返回或确认键保存设置并退出。4.5 台区编号台区编号：可输入4位数字，用来设置台区编号。分机数量：表示一台主机配多少台分机，为9台。对于分机只接收载波模式下，无数量限制。图9按返回或确认键保存设置并退出。4.6 电参显示用来显示三相电压和三相电流值。按返回键进入主界面。4.7极性判别L:电网成感性条件下的接线判别。C:电网成容性条件下的接线判别。图10下边一行分别代表Ua/Ia的角度、Ia/Ib的角度、Ib/Ic的角度。确认接线正确之后请按返回键进入主界面，否则无法检测。4.8信号测试和硬件测试信号测试和硬件测试为仪器出厂调试之前的校准，现场使用中无需更改。
淮北台区识别仪接线说明图1（前侧面板）电压输入：A相电压输入Ua黄色，B相电压输入Ub绿色，C相电压输入Uc红色，零线输入 Un 黑色。电流输入：A相电流输入 Ia黄色，B相电流输入 Ib绿色，C相电流输入 Ic红色，在关机状态下，把电压测试线的一端按黑、黄、绿、红分别接到仪器后面板的Un、Ua、Ub、Uc端子，电压测试线的另一端（可安装夹子）对应夹到变压器出线的Un、Ua、Ub、Uc上。钳形电流表现场钳接的方式，要根据现场环境和使用需要来选择。具体可选择的模式有一下几种：使用500A钳表进行分支测试如图所示，除了连接好电压的Ua、Ub、Uc、Un以外，将500A钳形电流表分别钳到待测试分支的分支零线上（或同时钳住分支A、B、C三相线）。接好线后开机，修改量程为“零序电流”。图2 使用500A钳表进行分支测试示意图使用500A钳表进行台区归属关系测试如图所示，首先在关机情况下连接好Ua、Ub、Uc、Un等电压线，然后将A、B、C三相钳形电流表分别钳住变压器的低压总出线的A、B、C三相低压铜排或低压电缆。接好线后开机，修改量程为“相电流500A”。图3 使用500A钳表进行台区归属测试示意图使用5A钳表进行台区归属关系测试如图所示，如果现场不方便使用500A钳表对低压铜排或电缆进行装钳，并且现场低压总铜排或电缆装有计量用电流互感器，则可以使用3只5A钳表进行电流信号的现场采集。接好线后开机，修改量程为“相电流5A”。
